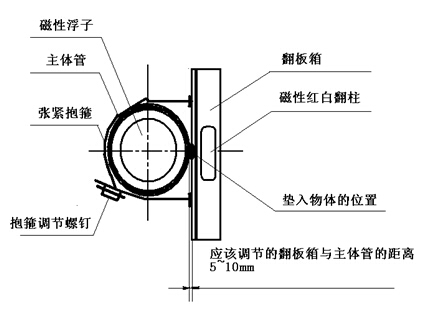

襯四氟磁翻板液位計（磁性翻柱液位計）現場翻板箱內的磁性紅白翻柱不翻的原因是由于現場翻板箱的角度的調整，磁性浮子在主體管內可能緊貼著翻板箱的一側在上下移動，從而導致磁性浮子與翻板箱靠的過近，由于磁性過強而引起磁性紅白翻柱不翻，解決辦法是用無消磁的物體墊入圖示（墊入物體的位置）應該標明的位置，來加大主體管與翻板箱之間的距離，以消減由于磁性過強而引起的磁性紅白翻板不翻的故障。

      磁翻板液位計是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業 部頒布的磁性液位計標準HG／T21584-95研制生產的產品?？捎糜诟鞣N塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、**性、實用性。

墊入的材料*好是橡膠皮類物品

墊入的點*好在張緊抱箍附件（利于抱箍壓緊）

襯四氟磁翻板液位計工作原理：

    磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

    側裝式磁翻板液位計是根據磁性原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置；其中XT-UHZ型側裝式磁翻板液位計是*基本的一種產品，其余的各種產品都是在其基礎上的延伸；在檢測液位的同時我們賦予它們更多的實用功能。

    在您選用此產品前我們先將磁性翻柱液位計的工作原理作一簡單的介紹。它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們?cè)谇惑w的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。

    控制型是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在磁翻板液位計的基礎上增加了 4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。

襯四氟磁翻板液位計主要技術指標:

    量程范圍：299～80999 mm

    介質密度：0.49～1.99 g/cm3

    介質粘度： ≤0.019Pa.S

    工作溫度：-39.9～349.99℃

    壓力等級：≤31.99 MPa

    測量精度：≤±9.99 mm

    安裝方式：側裝式、頂裝式、底裝式

    防護等級：IP64.99

    防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

    傳輸方式：4～20mA 或 開關量

    接口法蘭：PN4.0　DN25　HG20593（側裝式）

磁翻板液位計結構及工作原理:

    1、基本型:

    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

    2、電遠傳:

    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

    3、上下限開關輸出:

    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

磁翻板液位計系統構成及接線:

    1、上下限開關輸出:

    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

    2、電遠傳:

    由測量單元和變送單元兩部分組成。

    3、本安防爆:

    a 帶本安防爆，上、下限開關輸出型

    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。

    b 帶本安防爆遠傳型

    適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。

    c 使用注意事項

    ①變送器外殼設有外接地，用戶使用時必須可靠接地。

    ②安全柵的使用應遵守有關使用說明內容。

    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF

注：當液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。

襯四氟磁翻板液位計選型表：

磁翻板液位計的安裝、使用以及維護：
1. 磁翻板液位計本體周?chē)蝗菰S有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；
2. 如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3. 磁翻板液位計必須垂直安裝，磁翻板液位計與容器引管間應裝有閥門，便于調試、檢修和清洗；
4. 被測量介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5. 使用前應先用校正磁鋼將零位的翻柱置成紅色，其它翻柱置成白色；
6. 打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；
7. 調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速?zèng)_擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作幾次，確屬正常即可投入運行（腐蝕性等特殊液體除外）；
8. 應根據介質情況，不定期清洗主導管清除雜質；
9. 對超過一定長度（普通型＞3米、防腐型＞2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10. 磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
11. 當配有遠傳配套儀表時需做到如下幾條：
a）應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
b）遠傳配套儀表上感應面應面向和緊貼主導管；
c）遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
d）遠傳配套儀表與顯示儀表或工控機之間的連線*好單獨穿保護管敷設或用屏蔽二芯電纜敷設；
e）磁翻板液位計接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
